Disconnecteur hydraulique non contrôlable compact CA9C

Disconnecteur hydraulique non contrôlable compact CA9C

Disconnecteur hydraulique non contrôlable compact CA9C

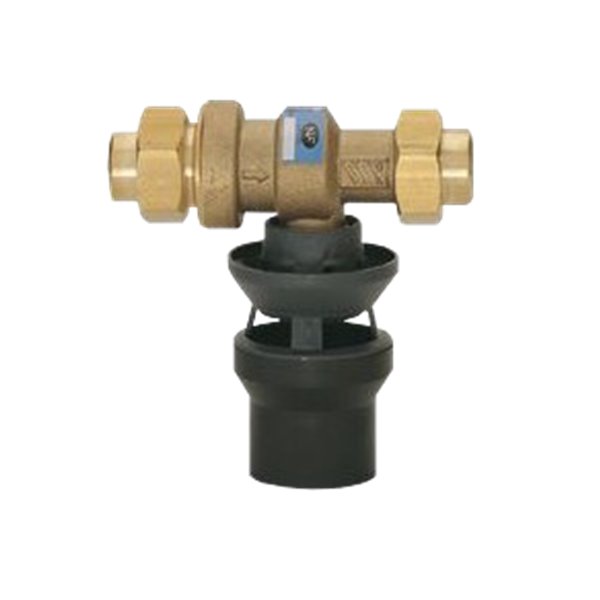

Disconnecteur hydraulique non contrôlable compact Watts CA9C

Disponibilité : En stock

142,00 €
ou 3 x 47,33 € sans frais (En savoir plus)
Prix conseillé - Photos non contractuelles

Ajouter au panier

Descriptif du produit

Caractéristiques du produit:

Le disconnecteur type CAa est un appareil qui évite le retour d'eau pollués dans le réseau d’eau potable.



Comment se produit un retour d’eau ?

  1. - soit par chute de pression (ou dépression) en amont : c’est le siphonnage.
  2. - soit par contre-pression du réseau aval (ou surpression) : c’est le refoulement.

Responsabilités :
L’installateur est tenu de livrer une installation conforme aux règles de l’art et aux dispositions réglementaires en vigueur, lors d’une pollution sa responsabilité pourra être recherchée par son client.
Le propriétaire des installations polluantes, c’est à vous “installateur” de l’en informer, lors d’une pollution du réseau il sera civilement et pénalement responsable (Règlement sanitaire titre 1 art.16).

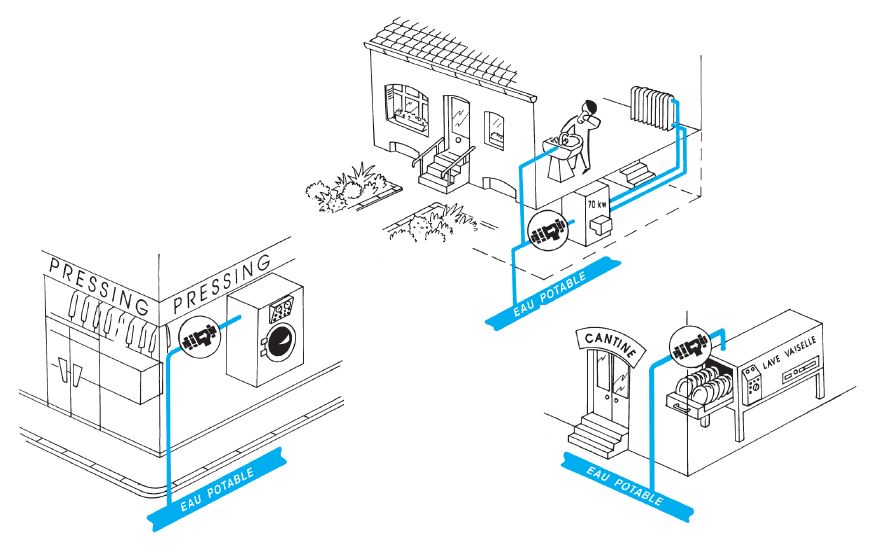

Le disconnecteur CA9C ”Compact” WATTS INDUSTRIES donne la certitude au propriétaire des lieux de ne pas polluer sa propre source d’approvisionnement en eau potable. Son installation est conforme au règlement sanitaire, il évite tous risques de pollution de son installation, de celle de ses voisins ou du réseau d’eau public.

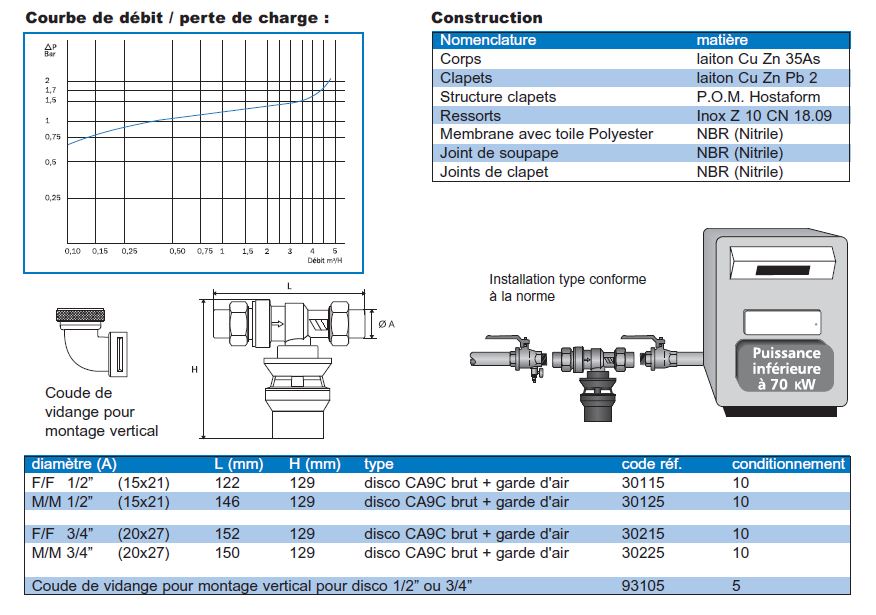

Caractéristiques techniques :

Pression maximum: 10 bar
Température maximum: 65°C (accepte des retours accidentels de 90°C)
Raccordements : Raccords union Femelle/Femelle ou Mâle/Mâle démontables
Gamme : Ø 1/2” - Ø 3/4”
Entonnoir : tube DN 40.


Instructions d’installation :

Ce disconnecteur type CAa à zones de pression différentes est destiné à la protection des réseaux d’eau potable contre les retours d'eau pollués ne présentant pas cependant de risques toxiques ou microbiologiques majeurs pour la santé humaine.
Sa mise en place sur un réseau d’eau potable doit obligatoirement être associée à deux dispositifs d’isolement, l’un situé à son amont avec un robinet d’essai, l’autre à son aval. Cet ensemble de protection est soumis aux obligations d’entretien et de maintenance annuelles prescrites par la réglementation sanitaire.

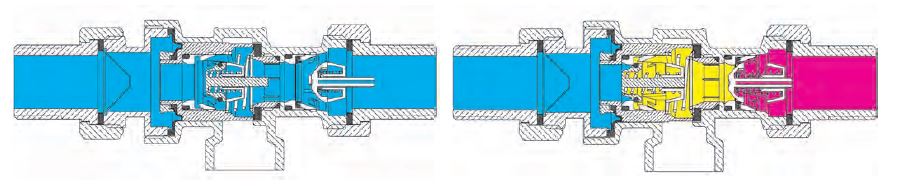

Principe de fonctionnement du disconnecteur CAa :

3 FONCTIONS ESSENTIELLES :


1. Fonctionnement normal sous débit : les deux clapets sont ouverts permettant l’écoulement de l'eau, la soupape de décharge restant fermée.

2. Arrêt du débit ; pression statique : le disconnecteur est sous pression, les deux clapets se ferment, la soupape de décharge reste fermée.

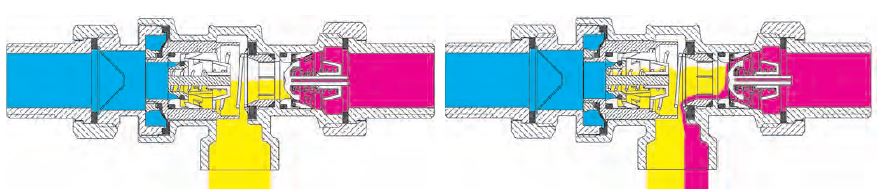

3. Retour d’eau : en dépression en amont les deux clapets sont fermés,
la dépression provoque l’ouverture de la soupape de déchargement.  En cas de surpression, le clapet en aval est fermé interdisant tous retours d’eau.

4. Si exceptionnellement le clapet en aval est défaillant, la soupape de décharge s’ouvre pour évacuer le retour de fluide potentiellement pollué.


Différence avec un clapet traditionnel :

Le niveau de sécurité des disconnecteurs type CA est incomparablement plus élevé que celui des clapets traditionnels (simple ou double).
Pas de problème tant que le clapet demeure étanche, mais lors d’un défaut d’étanchéité (voir fig. 4 ci-dessus) :
- clapet traditionnel : l’eau polluée issue de l’installation contamine le réseau d’eau potable sans qu’il soit possible de s’apercevoir de cette défaillance.
- disconnecteur CAa: 1) l’eau polluée est éjectée vers l’extérieur sans contaminer le réseau d’eau potable.
                                2) cet écoulement vous alerte d’une anomalie de fonctionnement.
Le disconnecteur assure une étanchéité parfaite et une coupure totale. AUCUNE POLLUTION N’EST POSSIBLE.
